Cuando una carretilla elevadora necesita pasar a través de una puerta de almacén, el problema de espacio libre más común no es la altura de elevación. Altura del mástil cuando está completamente bajadaEste artículo explica Cómo medir la altura del mástil de la carretilla elevadora para el espacio libre de la puerta del almacén utilizando un método práctico y repetible, puede verificarlo en el sitio y compararlo con la hoja de especificaciones de la carretilla elevadora.
Respuesta: Cómo medir la altura del mástil de la carretilla elevadora para el espacio libre de la puerta del almacén
Establecer la carretilla elevadora en una verdadera posición “drive-through-the-door”
Comience poniendo la carretilla elevadora en la misma postura que usará al acercarse a la puerta. Eso suena obvio, pero es donde comienzan muchas mediciones malas.
Coloque el camión en hormigón plano, no en una rampa o en una placa de muelle desgastada. Baja las tenedoras hasta que descansen planas en el suelo. Luego, ajuste el mástil a la postura de viaje normal que utilizan los operadores, típicamente cerca de la vertical con una ligera inclinación hacia atrás, no inclinada agresivamente hacia atrás y no inclinada hacia adelante. El punto es medir la carretilla elevadora ya que realmente viajará a través de la abertura, porque la inclinación del mástil puede cambiar el punto más alto en más de lo que la gente espera, especialmente en camiones con mástiles más altos.
Si su carretilla elevadora conduce rutinariamente con un soporte, un respaldo de carga o extensiones de horquilla instaladas, mide con esa configuración instalada también. Los golpes de puerta suelen ocurrir en operaciones reales, no en modo "máquina desnuda".
Identifique el punto fijo más alto que debe despejar
Ahora determina cuál es físicamente el punto más alto que pasará por la puerta.
En muchas carretillas elevadoras, el punto más alto es la parte superior del conjunto del mástil cuando está completamente bajado. En otros, puede ser el protector aéreo, un soporte de luz de trabajo, un estroboscopio o un accesorio montado. No deberías asumir. Camine alrededor del camión y confirme visualmente el punto fijo más alto mientras el mástil está completamente bajado.
Este paso es importante porque las puertas del almacén rara vez fallan en la línea central. La mayoría del contacto ocurre en un borde: la esquina superior del marco, una pista de puerta colgante baja, un tambor desplegable o un tubo de rociador de incendios que se sienta justo dentro de la línea de la puerta.
Medir la altura bajada del mástil de la carretilla elevadora (lo que comparará con la puerta)
Usa una cinta medidora (o un medidor de distancia láser si tienes uno) y mide desde la superficie del suelo directamente hasta ese punto fijo más alto. Tome la medición lo más cerca posible de la línea de aproximación de la puerta, lo que significa que mide la altura que presentará la carretilla elevadora a la puerta, no una altura teórica desde una superficie curva o desigual.
Si su piso tiene desgaste obvio, inmersiones o un delantal inclinado que conduce a la puerta, mide en el camino más realista que toma la carretilla elevadora. Si normalmente entras en un ángulo ligero debido a la geometría del pasillo, mide en ese mismo camino y anota. Es mejor capturar la realidad que recoger un número “perfecto” que fallará en la práctica.

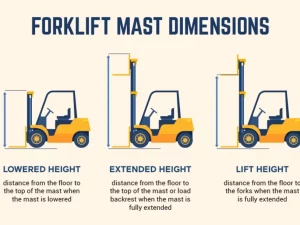

Escribe el número final como tu elevadora elevadora bajada altura del mástil para el espacio libre de la puertaEn muchas hojas de especificaciones, verá esto descrito como “altura reducida general” o palabras similares.
Medir la puerta del almacén Altura de apertura clara verdadera
La medida de la puerta debe ser la abertura clara, no lo que dice el dibujo del edificio y no el tamaño nominal de la puerta.
Póngase en el lado de aproximación de la carretilla elevadora y mide desde el piso hasta la obstrucción más baja bajo la que pasará el camión. Para una puerta enrollable, esta puede ser la parte inferior del alojamiento del tambor de la puerta o el punto más bajo del hardware de la pista. Para una puerta de sección, puede ser un borde de sección o un soporte de vía. Para una puerta de muelle, puede ser el borde inferior de un cabezal de protección de muelle o un bastidor de sellado saliente.
Si el piso tiene un umbral elevado, un canal de drenaje o una placa metálica, mide desde el punto más alto en que los neumáticos de la carretilla elevadora se desplazarán cuando cruce. Si la aproximación incluye una pequeña subida, la carretilla elevadora efectivamente se vuelve más alta con respecto a la abertura en ese punto.
Tomar la decisión de compensación utilizando un margen práctico
Compara los dos números: la altura del mástil bajada de la carretilla elevadora y la altura de apertura transparente de la puerta. Si son iguales, eso no es “seguro”. Necesita un margen para la variación del mundo real: presión de los neumáticos, desigualdades del piso, aproximación del operador y movimiento del mástil.
En las operaciones diarias del almacén, un margen de despacho conservador reduce el tiempo de inactividad y los daños. El margen correcto depende de las condiciones del piso y de la disciplina del operador, pero la regla de decisión sigue siendo la misma: está verificando el despacho en condiciones de funcionamiento, no lo prueba en condiciones de laboratorio.
Si el margen es ajustado, no adivines. Medir de nuevo en múltiples puntos a lo largo del ancho de la puerta (izquierda, centro, derecha), porque muchas puertas no están niveladas. A continuación, repita la medición de la carretilla elevadora en el camino que realmente toma el camión, incluyendo cualquier ligera pendiente o giro.
Verifique su medición de campo con la hoja de especificaciones de la carretilla elevadora
Después de tener un valor medido, compruebe con la documentación para su configuración exacta. El valor de la hoja de especificaciones le da un segundo punto de referencia y ayuda a detectar errores comunes, como medir en la postura equivocada del mástil o olvidar un accesorio montado.
Si su medición de campo es significativamente diferente de la hoja de especificaciones, no las promedio. Revise la postura de la carretilla elevadora (mástil completamente bajado, inclinación de viaje), confirme el punto más alto y confirme el estado de los neumáticos. Si la carretilla elevadora tiene diferentes opciones de mástil o tamaños de neumáticos, verifique que la configuración coincida con el documento utilizado.
Si necesita revisar las configuraciones de carretillas elevadoras y las opciones de mástil disponibles del fabricante, puede hacer referencia al Centro de productos de carretilla elevadora y ajustar sus condiciones de funcionamiento al modelo correcto y la disposición del mástil.
Por qué las mediciones del espacio libre de las puertas van mal en almacenes reales
La mayoría de los errores de despacho no son causados por “mala matemática”, sino que provienen de una discrepancia entre lo que la gente mide y lo que sucede en la operación.
El primer problema es medir el mástil en una posición no natural. Una carretilla elevadora colocada para el mantenimiento, la fotografía o la carga puede tener una inclinación diferente del mástil que una carretilla elevadora que viaja a través de una puerta. El segundo problema es medir la apertura de la puerta en el lugar equivocado. En edificios más antiguos, el marco de la puerta puede caer, las pistas pueden estar bajas, y la obstrucción más baja puede estar dentro de la línea de la puerta en lugar de en el borde exterior.
Otro problema frecuente es ignorar lo que cambia con el tiempo. Los neumáticos se desgastan, la presión de los neumáticos se desvía y los pisos desarrollan enrollamientos cerca de las puertas. Estos cambios pueden convertir una despacho una vez seguro en un incidente recurrente. Es por eso que el mejor método de medición no es "uno y hecho". Es un método que se puede repetir rápidamente y verificar.
Un ejemplo realista de almacén (y lo que los números realmente le dicen)
Considere un almacén de distribución con una puerta de muelle que parezca generosa. La puerta nominal es de 10 pies de altura, pero el hardware de enrollamiento cae ligeramente por debajo de eso. El suelo tiene una leve subida justo en el umbral debido a un parche de larga vida.
Un gerente de operaciones mide la puerta en el centro y obtiene un número cómodo. Sin embargo, la carretilla elevadora ocasionalmente besa la pista de la puerta en el lado derecho. Cuando el equipo mide de nuevo, encuentran que la obstrucción del lado derecho es más baja, y la carretilla elevadora se aproxima en ángulo porque el pasillo se alinea de esa manera. La “medición de la línea central” era precisa, pero no era la medición correcta para la forma en que el camión realmente se mueve.
En la práctica, la mejor medición es la que coincida con la trayectoria de la carretilla elevadora y el punto de obstrucción más bajo. Eso es lo que reduce el daño, no la medición más bonita registrada en un portátil.
Cómo el diseño de la carretilla elevadora afecta el espacio libre y la confianza del operador
El espacio libre de la puerta es un problema de geometría, pero también es un problema de confianza del operador. Si una carretilla elevadora es ruidosa, dura o difícil de controlar con precisión a baja velocidad, los operadores tienden a desviarse de la línea de aproximación ideal. La buena visibilidad y el manejo estable a baja velocidad los ayudan a alinearse de manera consistente.
Qingdao Hezhong Machinery Manufacturing Co., Ltd. diseña carretillas elevadoras con un espacio de operación ergonómico destinado a reducir la fatiga de largas jornadas, junto con características de ruido y vibración más bajas a través de medidas de amortiguación y aislamiento. La empresa también destaca elementos prácticos de durabilidad como una robusta estructura de bastidor integrada y mejoras en el sistema de frenado dirigidas a un manejo controlado en trabajos exigentes de movimiento de materiales.
Estos detalles no son “extras de marketing” en un almacén. Influyen en lo repetible que será su enfoque a una apertura de puerta estrecha, especialmente en operaciones de varios turnos donde diferentes operadores ejecutan la misma ruta.
Si está evaluando modelos para el trabajo de almacén, comience con sus mediciones de espacio libre, y luego compare las configuraciones y dimensiones del mástil con las limitaciones de su edificio. Puede revisar las categorías y configuraciones de carretillas elevadoras disponibles en el Centro de Productos.
Cómo confirmar que lo hiciste justo antes del siguiente turno
Una vez que tengas las mediciones, haz un paso de verificación controlado bajo supervisión. Conduce lentamente, mantenga el mástil completamente bajado y haga que un observador vigile el punto más alto en relación con la obstrucción más baja. Si su operación lo permite, marque el carril de aproximación más seguro en el piso para que los operadores sigan la misma línea cada vez.
Revise después de cualquiera de los siguientes: reemplazo de neumáticos, servicio de mástil, instalación de accesorios aéreos, cambios en el equipo de muelle o mantenimiento de puertas. Una carretilla elevadora que “solía encajar” puede convertirse en la carretilla elevadora que crea reparaciones recurrentes.
Para obtener más recursos operacionales y actualizaciones, puede comenzar desde el sitio principal de la empresa en Qingdao Hezhong Machinery Manufacturing Co., Ltd. sitio web oficial.
Acerca de Qingdao Hezhong Machinery Manufacturing Co., Ltd.
Qingdao Hezhong Machinery Manufacturing Co., Ltd. es un fabricante de maquinaria en China con cooperación internacional y tecnologías compartidas desde 2007. La compañía está ubicada en Pingdu, Qingdao, con más de 50.000 metros cuadrados de instalaciones en tres fábricas principales que apoyan la investigación y el desarrollo. D y producción, y una fuerza de trabajo de más de 400 empleados incluyendo ingenieros enfocados en la innovación en maquinaria de construcción. La compañía reporta una capacidad anual de más de 15.000 mini cargadoras de ruedas y carretillas elevadoras, produce carretillas elevadoras diesel, gasolina, batería de litio y GPL y soporta configuraciones de fijación para diferentes entornos de trabajo. También declara el cumplimiento de las normas de fabricación y certificaciones de calidad requeridas internacionalmente, incluyendo CCC, ISO 9001, ISO 16949, CE y EGS, y las exportaciones a múltiples regiones globales, mientras apoya la personalización y el servicio posventa.
Para obtener más información sobre los antecedentes de la empresa y el enfoque de fabricación, vea el Acerca de Qingdao Hezhong Machinery.
Conclusión
Medir la altura del mástil de la carretilla elevadora para el espacio libre de la puerta del almacén es una tarea sencilla cuando lo trata como un trabajo de verificación de campo, no como un ejercicio de papeleo. Coloque la carretilla elevadora en una postura de viaje real, identifique el punto fijo más alto verdadero, mide la altura del mástil bajado de la carretilla elevadora desde la superficie de conducción real y mide la obstrucción real más baja de la puerta, no el tamaño nominal de la puerta. A continuación, compare los números con un margen práctico y verifique su medición con la hoja de especificaciones para su configuración exacta. Este enfoque evita golpes costosos en las puertas, reduce el tiempo de inactividad y ofrece a los equipos de almacén una manera repetible de tomar decisiones “se ajustará” con confianza.
Preguntas frecuentes
¿Cómo medir la altura del mástil de la carretilla elevadora para el espacio libre de la puerta del almacén si el piso es desigual?
Medir la carretilla elevadora en el mismo camino que utiliza para acercarse a la puerta, y medir la apertura de la puerta desde el punto más alto en el que los neumáticos viajarán en el umbral. Si el piso tiene inmersiones o una losa coronada, tome las lecturas en más de un punto y use el punto de separación más realista, porque eso es lo que la carretilla elevadora verá en funcionamiento.
¿Cuál es la mejor manera de medir la altura del mástil de la carretilla elevadora para el espacio libre de la puerta del almacén cuando el mástil está inclinado?
Medir con el mástil en la postura de viaje normal utilizada para conducir a través de las puertas. Una medición tomada con el mástil perfectamente vertical puede no reflejar el funcionamiento real. Si los operadores utilizan una ligera inclinación trasera, mide con esa inclinación para que la altura que registra coincida con el verdadero requisito de espacio libre de la carretilla elevadora.
¿Por qué mi carretilla elevadora todavía golpea la puerta después de medir la altura del mástil y debe encajar?
Esto suele suceder cuando la puerta se midió en el punto de obstrucción equivocado, cuando la carretilla elevadora se aproxima en un ángulo que coloca el punto más alto bajo una parte inferior de la vía, o cuando las condiciones del piso cambian la altura relativa en el umbral. Medir de nuevo a través del ancho de la puerta y repetir la medición de la carretilla elevadora en la línea de viaje real.
¿Cómo puedo verificar la medición de la altura del mástil de la carretilla elevadora utilizando la hoja de especificaciones?
Busque la especificación que corresponda a la altura del mástil cuando está completamente bajada, comúnmente enumerada como altura total bajada. Confirme que la configuración coincida con el tipo de mástil de su carretilla elevadora, el tamaño de los neumáticos y los accesorios instalados. Si el valor de la especificación y su valor de campo difieren significativamente, repita los pasos de medición con la carretilla elevadora en la postura de viaje real.
¿Cuándo debo volver a medir la altura del mástil de la carretilla elevadora para el espacio libre de la puerta del almacén?
Redimende siempre que algo cambie que pueda afectar la altura o la aproximación: neumáticos nuevos, tipo diferente de neumáticos, servicio de mástil, instalación de accesorios aéreos, cambios en la pista de puerta o el equipo de muelle, o cuando mueve la carretilla elevadora a un almacén diferente con diferentes condiciones de piso.
